Teste di irrigazione delle pareti laterali: Guardiani dell'edificio MOLTI ESTERNE

1. Cosa sono teste di irrigazione a parete laterale ?

Le teste di irrigazione delle pareti laterali sono un dispositivo automatico di spruzzatura dell'acqua appositamente progettato per essere installato sopra o vicino alle pareti esterne degli edifici. Sono utilizzati principalmente per spruzzare la nebbia d'acqua fine o gli agenti specifici per estinguere per controllare ed estinguere le fonti di incendio. Rispetto ai tradizionali irrigatori montati sul soffitto, le teste di irrigazione a parete laterali possono coprire aree difficili da proteggere con gli irrigatori tradizionali a causa della loro speciale posizione di installazione e metodo di spruzzatura. Sono particolarmente adatti per luoghi speciali come la costruzione di pareti esterne, corridoi e spazi stretti.

Questo tipo di irrigatore di solito è costituito da componenti di base come ugelli, reti di tubi, dispositivi di controllo e meccanismi di innesco. Il design del sistema tiene conto dei requisiti speciali dell'ambiente esterno e ha proprietà antivento, a prova di polvere e resistenti alle intemperie. Quando la temperatura ambiente raggiunge il valore preimpostata o viene rilevato un segnale di incendio, la testa dell'irrigatore avvia e spruzzerà automaticamente l'acqua o gli agenti di estinzione di incendio con un angolo e una gamma specifici per formare una "tenda d'acqua" o "barriera per agenti estinguiti" per prevenire efficacemente la diffusione del fuoco.

2. Principio di lavoro dello sprinkler laterale

Il principio di funzionamento dell'irrigatore della parete laterale si basa sul rilevamento della temperatura o sul meccanismo di innesco del segnale elettronico e il suo processo di lavoro può essere diviso in tre fasi: standby, innesco e spruzzatura.

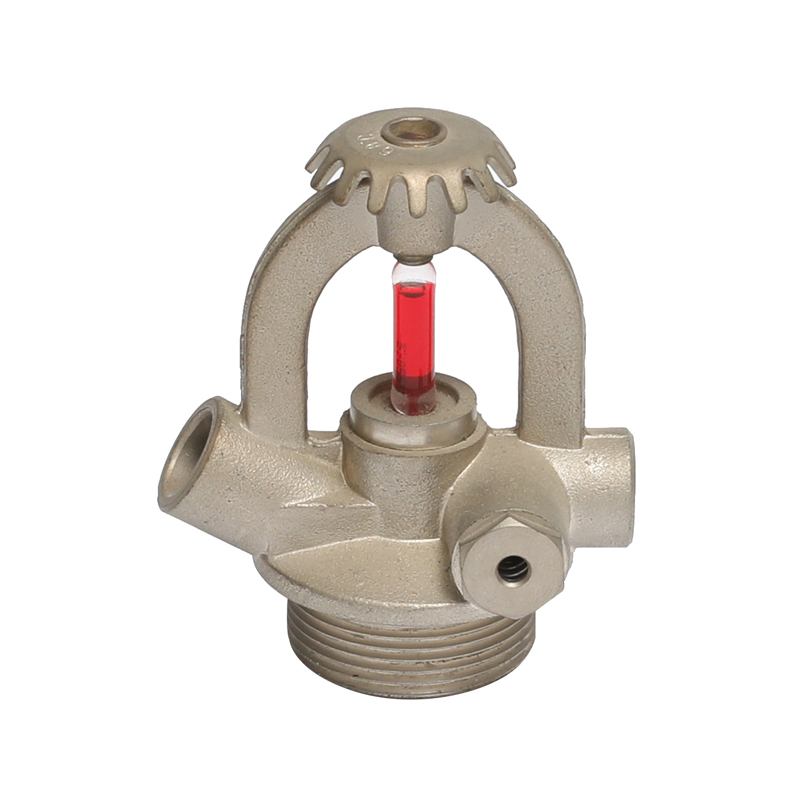

Nello stato di standby, l'irrigatore è in uno stato normalmente chiuso e la pressione interna è bilanciata. Gli irrigatori di rilevamento della temperatura si basano su termistori (di solito sfere di vetro o metalli fusibili) per rilevare cambiamenti nella temperatura ambiente; mentre gli irrigatori controllati elettronicamente vengono attivati ​​da segnali elettrici inviati dal sistema di allarme antincendio. Quando si verifica un incendio nell'area protetta e la temperatura ambiente aumenta alla soglia impostata, il termistore si romperà o deformerà, rilasciando il meccanismo di tenuta interna. Per il tipo controllato elettronicamente, la valvola del solenoide si apre dopo aver ricevuto il segnale di comando dal centro di controllo.

Dopo aver rilasciato il meccanismo di tenuta, l'acqua pressurizzata o l'agente di estinzione nella conduttura vengono rapidamente spruzzati attraverso l'ugello. Il design speciale dello sprinkler laterale lo fa spruzzare in un cono a forma di ventola o grandangolare, piuttosto che la distribuzione circolare degli irrigatori tradizionali. Questo modello di spruzzatura può formare una tenda d'acqua continua con una grande area di copertura e una distribuzione uniforme, che è particolarmente adatta per proteggere le superfici verticali e le aree a una certa distanza.

L'angolo di spruzzatura dell'ugello è generalmente compreso tra 90 ° -120 ° e il design specifico viene determinato in base all'altezza e alla gamma di protezione dell'installazione. La pressione di lavoro è generalmente 0,1-0,5 milioni e il coefficiente di flusso è compreso nell'intervallo di 80-115L/min/bar¹/². Questi parametri determinano congiuntamente il raggio di protezione effettivo e l'efficienza di estinzione dell'incendio dell'ugello.

3 . Caratteristiche del prodotto

Gli irrigatori della Sidewall hanno molte caratteristiche di prodotto uniche, che li rendono occupato una posizione importante nel campo della protezione antincendio dell'edificio:

Grande capacità di copertura: Attraverso il design ottimizzato degli ugelli, un singolo irrigatore può proteggere una vasta area e la spaziatura di installazione è significativamente maggiore di quella degli irrigatori tradizionali, riducendo il numero totale di irrigatori utilizzati nel sistema.

Design di spruzzatura direzionale: L'esclusiva modalità di spruzzatura a forma di ventola può controllare accuratamente la direzione di spruzzatura, evitare di sprecare risorse idriche in aree non protette e ridurre l'impatto di fattori come il vento sull'effetto di spruzzatura.

Meccanismo di risposta rapida: L'uso di sensori termici o sensori elettronici altamente sensibili ha un breve tempo di risposta, che può intervenire nel tempo nella fase iniziale dell'incendio e migliorare significativamente il tasso di successo di estinzione.

Facile manutenzione: Il design modulare consente di sostituire i componenti principali separatamente e la maggior parte dei modelli è dotata di interfacce di test per l'ispezione e la manutenzione regolari.

4 . Analisi dello scenario dell'applicazione

La performance unica dello sprinkler laterale lo rende insostituibile in molte occasioni ——

Protezione da parete esterna di edifici grattacieli: impedire agli incendi esterni di diffondersi verso l'alto attraverso finestre o materiali a parete esterna, formando una barriera di fuoco verticale.

Protezione storica dell'edificio: Fornire protezione antincendio senza distruggere la struttura e l'estetica degli edifici originali, in particolare adatti agli edifici delle reliquie culturali in cui non è possibile installare sistemi di irrigazione tradizionali.

Parcheggi e garage: Proteggi i veicoli e le strutture edilizia e la spruzzatura grandangolare copre efficacemente più parcheggi.

Strutture industriali: Utilizzato per proteggere le pareti esterne delle attrezzature, le aree del serbatoio, le cinture del trasportatore e altre aree che sono difficili da coprire completamente con gli irrigatori tradizionali.

Aree speciali pericolose: Come le stazioni di trasformatore, l'ambiente chimico, ecc., Possono essere riempiti con agenti di estinzione per fornire protezione professionale.

5. Precauzioni per l'installazione e l'uso

Selezione della posizione dell'installazione:

Evita le prese d'aria, le attrezzature di scarico del fumo e altre posizioni che possono influire sull'effetto di spruzzatura

L'altezza dell'installazione deve essere calcolata accuratamente in base all'angolo di spruzzatura e all'intervallo di protezione, generalmente a 0,3-1,2 metri dalla superficie di protezione

La spaziatura tra ugelli adiacenti dovrebbe garantire che l'intervallo di spruzzatura abbia una sovrapposizione adeguata (circa il 10-15%)

Considerazioni sulla progettazione del sistema:

I calcoli idraulici devono tenere conto dell'impatto della lunghezza della tubazione e delle variazioni di elevazione sulla pressione di lavoro

Le misure antigelo come i sistemi a secco o l'aggiunta di antigelo dovrebbero essere considerate nelle aree fredde

I filtri devono essere equipaggiati in aree con acqua dura per prevenire l'intasamento degli ugelli

Requisiti di manutenzione giornaliera:

Controlla se l'ugello è intasato, corroso o danneggiato meccanicamente ogni trimestre

Eseguire un test completo almeno una volta all'anno, inclusa la verifica del flusso e del modello di spruzzo

Controllare regolarmente lo stato funzionale delle valvole di controllo e dei dispositivi di allarme

Usa le restrizioni:

Non è adatto per proteggere le aree del soffitto (è necessario utilizzare con ugelli a soffitto)

Gli ambienti di vento forti possono influire sull'effetto di spruzzatura e le misure del parabrezza o la regolazione dei parametri di installazione devono essere considerati

Sono necessari modelli speciali per ambienti di temperatura estremi (sotto -20 ° C o oltre 80 ° C)
